欧美一级二级三级黄片 互感器伏安特性测试：深度解析与关键作用

互感器伏安特性测试主要是针对电流互感器（CT）进行的一项重要试验，它通过测量CT二次侧的励磁电压（V）与相应的励磁电流（A）之间的关系，并绘制成曲线，来评估CT的饱和特性和励磁特性。

什么是伏安特性？

伏安特性是指在电流互感器一次侧开路的情况下，在其二次侧施加一个由小到大逐渐增高的交流电压，同时测量对应的二次侧励磁电流。将这些电压和电流的对应值记录下来，然后绘制成一条曲线，这条曲线就是电流互感器的伏安特性曲线（或称励磁特性曲线）。

伏安特性曲线的特点

这条曲线通常呈现以下几个阶段：

1. 线性段（未饱和区）：在电压较低时，励磁电流很小，并且电压与电流大致呈线性关系。这表明CT的铁芯处于非饱和状态，磁导率很高，能够准确地进行电流变换。

2. 拐点（膝点）：随着电压的升高，励磁电流开始加速增长，曲线的斜率明显变小。这个点是CT铁芯即将进入饱和的标志性点，通常被称为“拐点”或“膝点”。

3. 饱和段（饱和区）：电压进一步升高后，励磁电流会急剧增大，而电压的增长却非常缓慢，曲线几乎趋于水平。这表示CT的铁芯已经严重饱和，磁导率急剧下降，失去了对一次电流的准确转换能力。

为什么要进行伏安特性测试？

伏安特性测试对于保护用电流互感器尤其重要，其意义主要体现在以下几个方面：

1. 判断CT是否饱和：通过伏安特性曲线，可以直观地判断CT在不同励磁电压下的饱和程度。在电力系统发生短路故障时，故障电流可能非常大，如果CT的铁芯过早饱和，就会导致二次电流严重畸变，无法准确反映一次电流，从而使继电保护装置误动作或拒动作，给电力系统带来安全隐患。

2. 确定CT的拐点电压和励磁电流：拐点电压是评估保护用CT性能的关键参数之一。它决定了CT在故障时能够保持线性变换的极限。测试可以精确地测定拐点电压及其对应的励磁电流，以便与标准要求进行比较。

3. 验证CT的准确度等级：保护用CT通常有其对应的准确度等级（例如5P10、10P20等），这些等级要求CT在特定电流倍数下，其误差（包括比差和角差）不超过规定的限值。伏安特性测试可以辅助判断CT在故障电流下的性能，间接验证其是否满足保护准确度要求。

4. 发现CT的缺陷：通过伏安特性测试，可以发现CT绕组是否存在匝间短路、开路、绝缘老化等缺陷。例如，如果曲线出现异常的低压饱和或形状畸变，可能意味着内部存在故障。

5. 评估CT在继电保护回路中的适用性：根据测得的伏安特性曲线，结合继电保护装置的动作特性和二次回路的负荷阻抗，可以计算CT在特定故障电流下的二次输出电压和误差，从而评估该CT是否能满足继电保护的要求。

6. 校核设计和生产质量：对于CT制造商而言，伏安特性测试是产品出厂前的质量控制环节，用于校核产品的设计和生产是否符合标准。

测试方法

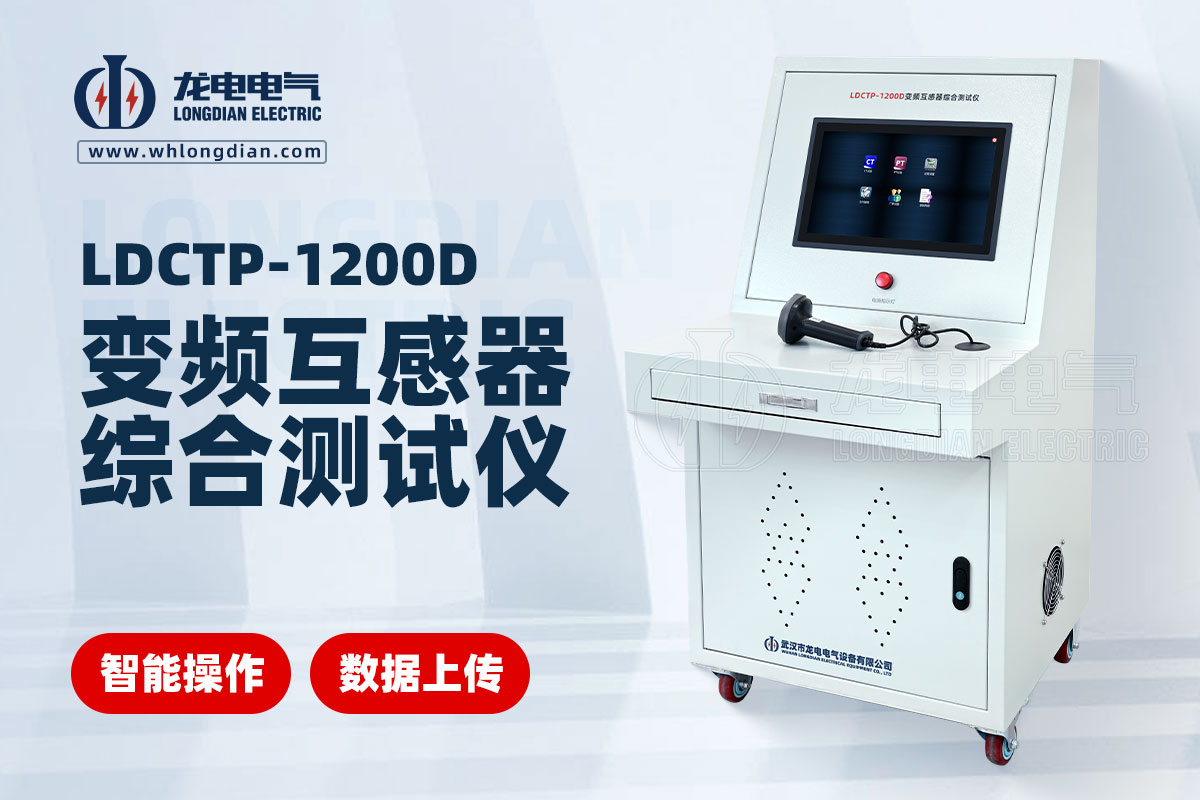

伏安特性测试通常采用专门的互感器伏安特性测试仪进行。测试时，将测试仪连接到CT的二次绕组，在一次绕组开路的情况下，测试仪会自动施加可调的交流电压，并同步测量相应的励磁电流，最终在显示屏上绘制出伏安特性曲线。一些先进的测试仪还能自动计算出拐点电压、饱和电流等关键参数。

总之，互感器伏安特性测试是确保电力系统继电保护可靠性和稳定运行的重要手段。
